示波器可以把肉眼看不見的電信號變換成清晰的圖像，以便于我們研究各種各樣的電現象變化過程。示波器的種類和型號有很多，其功能也有所不同，不過示波器的使用方法大同小異，今天我們就來講講示波器的用途、使用方法以及注意事項。

示波器的用途

示波器被譽為電子工程師的眼睛，它的用途就是為了把被測信號的實際波形顯示在屏幕上，以供工程師查找定位問題或者評估系統性能等。示波器除了應用在電子領域外，示波器在安裝適當?shù)膫鞲衅鲿r，示波器還可以測量各類現象。如聲音、機械壓力、壓強、光或熱的傳感器。比如汽車中的排氣尾管、氣缸內的壓力測試，就可以用特殊的壓力傳感器，將壓力轉換成電信號傳輸給示波器進行波形的觀測，醫學人員還可以使用示波器來測量腦電波。

示波器的使用-測量方法

振幅和頻率的測量方法(以測試示波器校準信號為例)

(1)將示波器探頭插入通道1的插孔，并將探頭上的衰減設置為“1”；

(2)將頻道選擇設置為CH1，將耦合模式設置為DC；

(3)將探針插入校準信號源的小孔中，此時示波器屏幕出現光跡；

(4)調節垂直旋鈕和水平旋鈕，使屏幕上顯示的波形穩定，并將垂直微調和水平微調置于校準位置；

(5)讀出波形圖垂直方向的網格數，乘以垂直衰減旋鈕的指示值，得到校準信號的幅度；

(6)讀出波形水平方向每個周期的網格數，乘以水平掃描旋鈕的指示值，得到校準信號的周期(周期的倒數為頻率)；

(7)校準信號一般頻率為1kHz，幅度為0.5V，用于校準示波器的內部掃描振蕩器頻率。如果異常，則應調整示波器(內部)的相應電位計，直至一致。

示波器注意事項

(1)熱電儀器應避免頻繁的啟動和關閉，示波器也應如此。

(2)進行定量測量時，示波器應通電預熱10分鐘以上，使機器內所有部件工作在熱穩定狀態，否則機器內部件溫度上升，會影響測量結果。

(3)如果發現波形受到外界干擾，示波器外殼可以接地。

(4)觀察和調整屏幕上的亮點時，亮點的亮度要適中，不能太亮。

(5)“Y輸入”電壓不宜過高，以免損壞儀器，*大衰減時不宜超過400V。

(6)關機前逆時針轉動亮度調節旋鈕至末端，使亮度降到*低，然后關閉電源開關。

目前，幾乎所有的參數，數字示波器都開始*面超越模擬示波器了。未來，模擬示波器的淘汰幾乎是不可避免的。考慮到示波器的使用壽命十分漫長，以及未來電子領域的發展，我強烈建議大家如果現在買示波器，就直接買數字示波器即可。

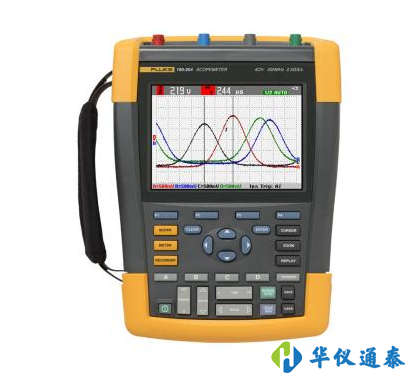

美國Fluke 190-504/S ScopeMeter?彩色數字示波器
