數據記錄儀是一種數據采集器，它從傳感器獲取測量結果并存儲起來以備后用。一些常用的測量包括溫度、壓力、電流、速度、張力、位移和其他物理量。

　　數據記錄器的工作原理

　　數據記錄器和傳感器一起工作，將物理量和激勵信號轉換成電信號，如電壓和電流。這些電信號然后被轉換或數字化成二進制數據。二進制數據可以通過軟件輕松分析，并存儲在PC的硬盤或其他存儲介質中，如存儲卡和光盤。

　　每個數據記錄器都*須包括一些組件：用于數字化記錄信號的硬件設備，包括傳感器、信號調理設備和模數轉換硬件。長期數據存儲設備，一般是PC數據記錄軟件，用于數據采集、分析和表示。記錄儀是一種在隨時間或其他變量變化的過程中將一個或多個變量轉換成可識別和可讀信號的儀器。它可以保存記錄的信號變化，以供分析和處理。該記錄儀*大的特點是能自動記錄周期性或非周期性多徑信號的緩變過程和瞬態電平變化過程。

　　根據輸入輸出信號的類型，記錄儀可分為模數、數模、模/模、數/數等形式，根據輸出形式的不同，其主要電路也不同。當輸出是數字信號時，它的主電路是一個能存儲數字信息的存儲電路。它可以隨時將數字信號發送到磁帶機、打孔機或其他設備，或者經過適當變換后用示波器觀察模擬波形，如數字存儲器、波形存儲器等。當輸出為模擬信號時，記錄儀的主電路為無存儲功能的模擬放大驅動電路。需要立即用合適的記錄設備和方法將信號記錄在紙張、攝影膠片或磁帶上，以保存信息，便于進一步分析和處理，如各種記錄儀、射線記錄儀、繪圖儀、錄音機等。模擬電路主要有兩種類型，即直接放大驅動型，如記錄儀，和自動平衡型，如繪圖儀或X-Y記錄儀。記錄儀的主要技術指標是工作頻率、輸入信號動態范圍、記錄線性度、分辨率、失真、響應時間、送紙精度和穩定性。用作計算機外圍設備的磁帶機需要復雜的電路和機制。

　　作為波形觀察裝置，示波器、電磁示波器、筆式示波器(包括筆式記錄儀)是有代表性的，但隨著數字技術的發展，模擬示波器被數字示波器取代，電磁示波器、筆式示波器被存儲記錄儀(瞬態記錄儀)取代。

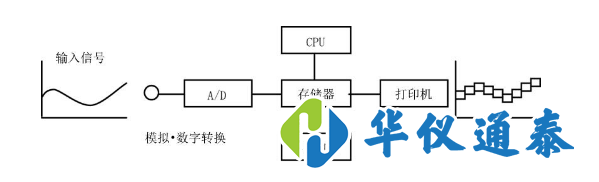

　　這種存儲記錄器稱為存儲記錄器。存儲記錄儀的基本結構如上圖所示。它由模數轉換器、數據存儲器、波形顯示部分、打印機和控制它們的*央處理器組成。輸入模擬信號由模數轉換器進行數字轉換，存儲在存儲器中，并作為波形顯示或打印。
