美國Campbell SR3000海上風能評估測量系統測量由海上和海下部分組成，海上部分包括：數據采集器、通信模塊(GPRS)、氣象傳感器和太陽能電源系統、航空障礙燈;海下部分包括：挪威Nortek公司AWAC超聲波式剖面流速波浪測量儀。

美國Campbell SR3000海上風能評估測量系統簡介：

海上風資源主要測量要素包括氣象要素(風速、風向、溫度、壓力、濕度)和海洋物理要素(波、浪、流速、潮、海水鹽度、濁度等，測量海流、波、浪)。

SR3000海洋風能評估測量組成：

海上部分：數據采集器、通信模塊(GPRS)、氣象傳感器和太陽能電源系統、航空障礙燈構成。

海下部分：挪威Nortek公司AWAC超聲波式剖面流速波浪測量儀。

美國Campbell SR3000海上風能評估測量系統配置：

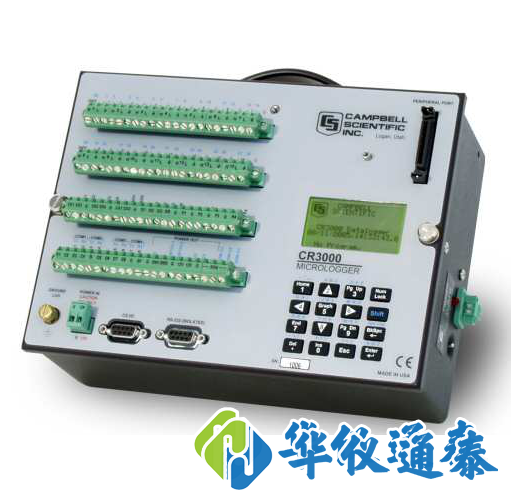

1、CR3000數據采集器

有28個單端通道，4個脈沖通道(可以測量開關信號、高頻脈沖和低頻交流脈沖)，8個數字通道(可以接開關、高頻脈沖或組合成4組RS232 COM輸入/輸出)，一個CS I/O通訊口，一個RS232通訊口。1個并口可以接入CFM100 CF卡適配器或TCP/IP 通訊接口。液晶數字顯示。可以實現以下功能：

可直接接入三個風速和風向。

可以把輔助系統數采器通過COM輸入/輸出導入本系統，并把該系統數據進行遠程傳輸;

NORTEK的數據通過COM直接導入本系統，組成一體的海上海下監測系統。

2、A100LM風速風向傳感器

風速采用達到風能監測1級標準(First Class)的英國Wind Speed Ltd 公司產品A100LM。

啟動風速：0.2m/s

*大風速：77 m/s

精度：1%±0.1 m/s(50 m/s);2%(50 m/s以上)

杯距常數：2.3m±10%

工作環境溫度：-30~70 ℃

風向采用英國Wind Speed Ltd 的W200P

啟動風速：0.6m/s

*大風速：75 m/s以上

精度：±2°

工作環境溫度：-50~70℃

3、HygroclipS3空氣溫濕度傳感器

工作范圍：-40~60℃

測量范圍：0~100%RH，-40~60℃

精度：±1.5%RH;±0.3℃(23℃)

尺寸：100mm×15mm

防護等級：IP65

4、CS100大氣壓力傳感器

精度：±0.5mb(+20℃)

分辨率：±0.01mb±1.0mb0°to40℃

長期穩定性：±0.1mb每年±1.5mb(-20~50℃)

響應時間：<100ms

滯后作用：0.05mb

操作溫度：-40~60℃

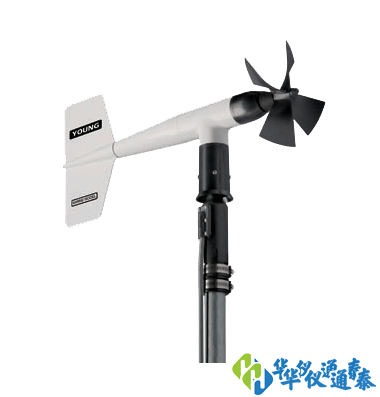

5、RM Young 05106強風儀

風速

量程：0~100m/s

精度：±0.3m/s

啟動風速：1.1m/s

陣風風速：100m/s

旋槳距離常數：2.7m

輸出：交流電壓

風向

量程：0~360°(機械)，355°(電子)

精度：±3°

10°位移啟動：1.1m/s

輸出：模擬信號

電源：開關激發電壓

操作溫度：-50~50℃(非凝結環境)

6、AWAC聲波多普勒剖面流速與海浪測量儀

用于測量不同水位的水流流速和流向，包括：流速、方向、水溫、浪高、峰值、時間、海浪陡度、周期、波譜等海洋水文技術參數。

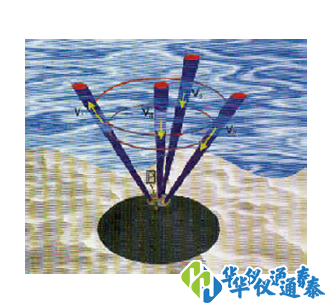

Nortek的AWAC(AcousticWaveAndCurrent)聲學多普勒剖面流速及海浪測量儀，采用三個波束測量多達128層的剖面流速，并利用第四個垂直波束對海浪表面進行聲波掃描。加上高精度的壓力傳感器，準確地進行波浪方向譜分析?？梢宰匀菔姜?dú)立使用，也可以實時在線使用。軟件包括所需的波浪處理運算?！袄她垺睉?yīng)用水深為0~30米，從設備到水面分區可多達128層測量剖面流量。采用壓力傳感和垂向聲束聯合測量浪高。通過采集靠近表面的波浪運動數據來計算波浪方向。

AWAC系統集多普勒聲學測量、溫度、壓力傳感器、傾斜儀和羅盤于一體，以及內置存儲器和兩個可外接其他模擬傳感器的接口。系統設置、實時數據采集和數據回放完全適用試用于Window95/98/NT/2000的軟件平臺，也可以通過RS232/RS42接口由其他控制設備操作，或由裝有ActiveX軟件的計算機進行操作控制。系統調制解調器可接入沿海的計算網絡。硬件設計采用可選的48V電源，使電纜長度可超過5km，而且在掉電或電纜斷開時可自動備份數據。

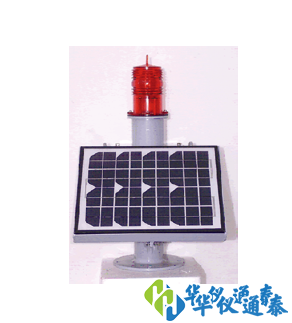

7、太陽能航空障礙燈

閃光頻率：20~60次/分(可調)

閃光管壽命：1×108次

工作環境：-40~70℃

免維護蓄電池：壽命5年，12V，24AH

防護等級：IP65

發光強度：>40000cd

光控靈敏度：200LX(可調)

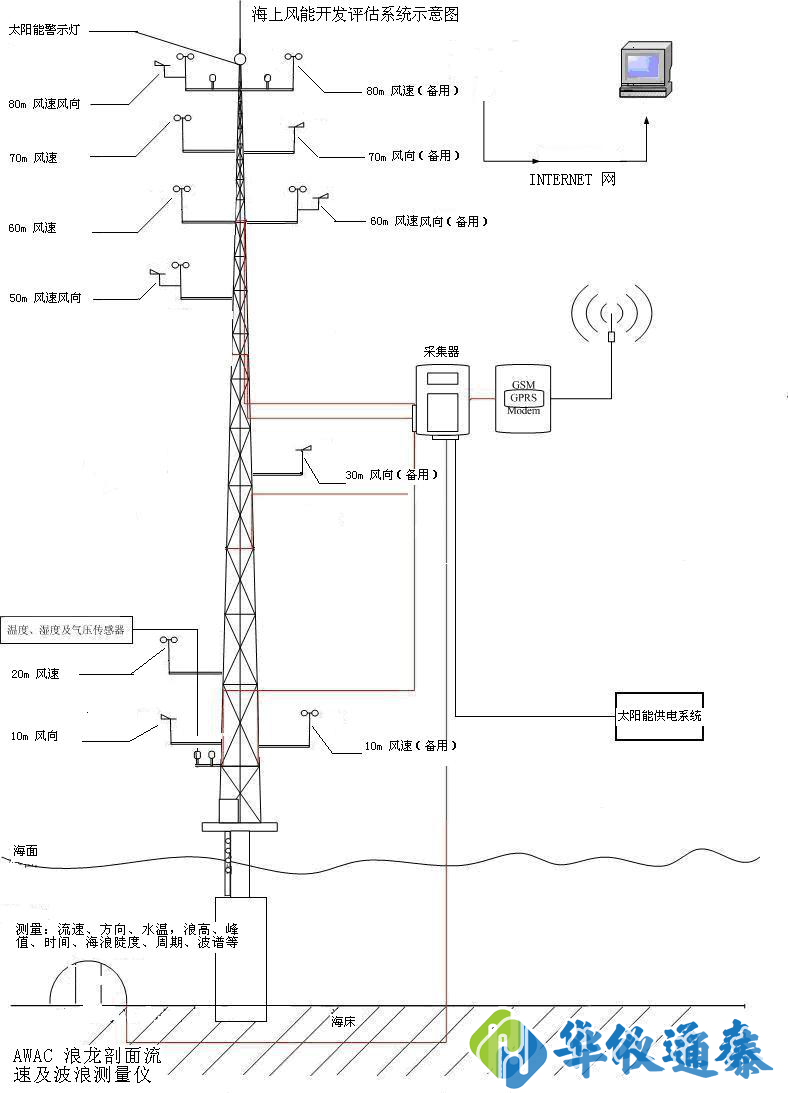

系統示意圖
